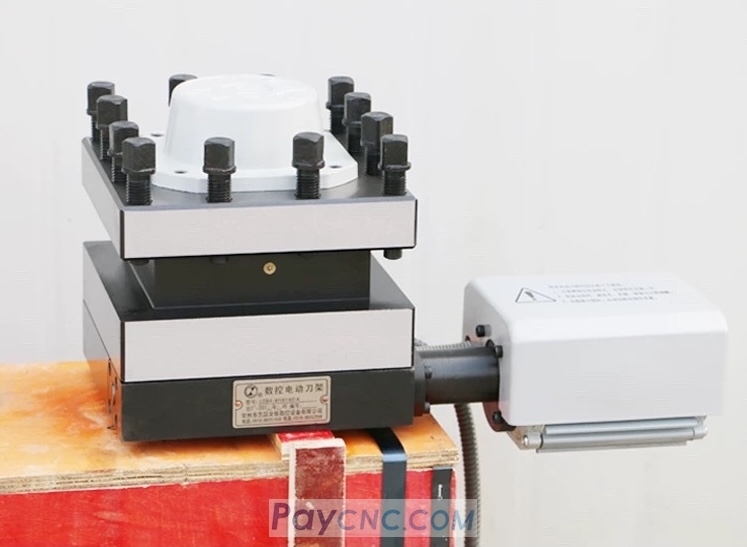

Una sola posición de herramienta gira continuamente, mientras que las demás funcionan con normalidad

Este tipo de falla es bastante específico. En más del 95% de los casos, el problema se encuentra en el circuito de detección de señal de esa posición de herramienta, por lo que no es necesario desmontar toda la torreta.

1. Sensor Hall de esa posición dañado (la causa más frecuente)

Método de diagnóstico:
Seleccione esa posición de herramienta desde el control y, con un multímetro en escala de voltaje DC, mida la tensión entre el terminal de señal de esa posición y el común de 24 V.

Criterio de evaluación:
En condiciones normales, cuando la posición pasa por el punto de detección, la tensión debe cambiar de 0 V a 24 V. Si no se observa ninguna variación, el sensor Hall puede considerarse defectuoso.

Solución:
Sustituir el conjunto completo del disco emisor de señales (recomendado) o reemplazar únicamente el sensor Hall dañado.


2. Circuito abierto en el cable de señal de esa posición

Método de diagnóstico:
Desconecte el cableado tanto del lado del control como del lado de la torreta y verifique la continuidad del conductor con un multímetro.

Solución:
Volver a crimpar los terminales o sustituir el cable de señal completo. Se recomienda utilizar cable blindado.

3. Falla en el circuito de recepción de señales del control

Método de diagnóstico:
Una vez descartados problemas en el sensor Hall y en el cableado, puentee el terminal de señal correspondiente en el lado del control y verifique si el sistema reconoce la entrada.

Solución:
Sustituir el módulo de entradas correspondiente o, si es necesario, la placa principal del control.
